- Trazione: A fune. Argano con riduttore e motore brushless, munito di freno elettromagnetico a disco
- Portata: da 24 a 100 kg
- Manovra: Manovra universale con chiamata e rimando e con indicazione di presenza al piano, piano di destinazione, segnalazione di occupato e suoneria di avviso arrivo cabina al piano
- Corsa:
24÷50: Fino a 12 fermate e 40 m totali (a seconda delle configurazioni impianto)
100 ONE: Fino a 7 fermate e 22 m totali (a seconda delle configurazioni impianto)
Double Decker: Fino a 5 fermate e 15 m totali - Velocità:
24÷50: regolabile da 0,35 a 0,50 m/s (settaggio di fabbrica 0,45 m/s)
100 ONE e Double Decker: regolabile da 0,21 a 0,30 m/s (settaggio di fabbrica 0,27 m/s) - Fossa minima:
24÷50: Non richiesta con smonto 800 mm. Fossa di 150 mm con porte a battente filo pavimento. Opzione fossa di 590 mm per porte a battente filo pavimento e con paracadute.
100 ONE: Non richiesta con smonto 800 mm. Fossa di 170 mm con porte a battente filo pavimento. Opzione fossa di 590 mm per porte a battente filo pavimento e con paracadute. Disponibili a richiesta modelli speciali dotati di paracadute e con fossa di 170 mm
(portata di 80 kg e profondità cabina ridotta di 150 mm a parità di dimensione struttura dei modelli standard).
Double Decker: minimo 170 mm. Opzione fossa di 590 mm per porte a battente filo pavimento e con paracadute. - Testata:
24÷50: minimo 1550 mm per porte a battente con altezza cabina 800 mm e smonto a filo pavimento
100 ONE: minimo 1600 mm per porte a battente con altezza cabina 800 mm e smonto a filo pavimento (Può variare in funzione della configurazione dell’impianto)
Double Decker: 2610 mm per porte a battente con altezza cabina 800+800 mm e smonto a filo pavimento. Minima 2410 mm con altezza cabina 800+600 mm - Alimentazione: Input: 100÷240 VAC monofase 50/60 Hz. Potenza nominale 600 W (sovraccarico 750 W). Altre alimentazioni monofasi disponibili su richiesta
L’innovazione tecnologica aiuta a migliorare e ad implementare la qualità dei prodotti non solo dal lato utente, ma anche nella manutenzione e nel settaggio dei dati di impianto. E’ per questo che Daldoss ha realizzato un sistema proprietario di configurazione e diagnostica dell’impianto, che rende Microlift Evolution il prodotto più flessibile ed innovativo del segmento.

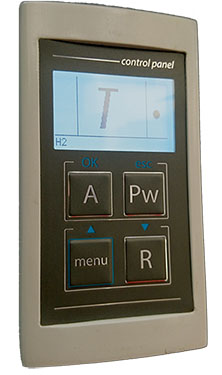

Il dispositivo DHMI (Daldoss Human Machine Interface) consente di programmare e configurare il menù “amministratore” e “manutentore”, permette il settaggio e la diagnostica d’impianto senza accedere al locale macchina, gestisce le modalità password auto e reserved tramite tasti rapidi, misura e visualizza i dati d’impianto (corsa, interpiani, velocità, tensioni, correnti, etc.). L’affidabilità del prodotto risulta migliorata e anche i costi di manutenzione sono sensibilmente ridotti.
- Direttiva Macchine 2006/42/CE
- Compatibilità Elettromagnetica (EMC) Direttiva 2014/30/UE
- EN 81.3 “Regole di Sicurezza per la costruzione ed installazione degli ascensori e montacarichi – Parte 3: montacarichi elettrici ed idraulici”
- Certificazione CE TÜV Sud
- Dati tecnici
-
- Trazione: A fune. Argano con riduttore e motore brushless, munito di freno elettromagnetico a disco
- Portata: da 24 a 100 kg
- Manovra: Manovra universale con chiamata e rimando e con indicazione di presenza al piano, piano di destinazione, segnalazione di occupato e suoneria di avviso arrivo cabina al piano
- Corsa:
24÷50: Fino a 12 fermate e 40 m totali (a seconda delle configurazioni impianto)
100 ONE: Fino a 7 fermate e 22 m totali (a seconda delle configurazioni impianto)
Double Decker: Fino a 5 fermate e 15 m totali - Velocità:
24÷50: regolabile da 0,35 a 0,50 m/s (settaggio di fabbrica 0,45 m/s)
100 ONE e Double Decker: regolabile da 0,21 a 0,30 m/s (settaggio di fabbrica 0,27 m/s) - Fossa minima:
24÷50: Non richiesta con smonto 800 mm. Fossa di 150 mm con porte a battente filo pavimento. Opzione fossa di 590 mm per porte a battente filo pavimento e con paracadute.
100 ONE: Non richiesta con smonto 800 mm. Fossa di 170 mm con porte a battente filo pavimento. Opzione fossa di 590 mm per porte a battente filo pavimento e con paracadute. Disponibili a richiesta modelli speciali dotati di paracadute e con fossa di 170 mm
(portata di 80 kg e profondità cabina ridotta di 150 mm a parità di dimensione struttura dei modelli standard).
Double Decker: minimo 170 mm. Opzione fossa di 590 mm per porte a battente filo pavimento e con paracadute. - Testata:
24÷50: minimo 1550 mm per porte a battente con altezza cabina 800 mm e smonto a filo pavimento
100 ONE: minimo 1600 mm per porte a battente con altezza cabina 800 mm e smonto a filo pavimento (Può variare in funzione della configurazione dell’impianto)
Double Decker: 2610 mm per porte a battente con altezza cabina 800+800 mm e smonto a filo pavimento. Minima 2410 mm con altezza cabina 800+600 mm - Alimentazione: Input: 100÷240 VAC monofase 50/60 Hz. Potenza nominale 600 W (sovraccarico 750 W). Altre alimentazioni monofasi disponibili su richiesta
- Daldoss Human Machine Interface (DHMI)
-
L’innovazione tecnologica aiuta a migliorare e ad implementare la qualità dei prodotti non solo dal lato utente, ma anche nella manutenzione e nel settaggio dei dati di impianto. E’ per questo che Daldoss ha realizzato un sistema proprietario di configurazione e diagnostica dell’impianto, che rende Microlift Evolution il prodotto più flessibile ed innovativo del segmento.
Il dispositivo DHMI (Daldoss Human Machine Interface) consente di programmare e configurare il menù “amministratore” e “manutentore”, permette il settaggio e la diagnostica d’impianto senza accedere al locale macchina, gestisce le modalità password auto e reserved tramite tasti rapidi, misura e visualizza i dati d’impianto (corsa, interpiani, velocità, tensioni, correnti, etc.). L’affidabilità del prodotto risulta migliorata e anche i costi di manutenzione sono sensibilmente ridotti.
- Normative e certificazioni
-
- Direttiva Macchine 2006/42/CE
- Compatibilità Elettromagnetica (EMC) Direttiva 2014/30/UE
- EN 81.3 “Regole di Sicurezza per la costruzione ed installazione degli ascensori e montacarichi – Parte 3: montacarichi elettrici ed idraulici”
- Certificazione CE TÜV Sud
